电芯选型
选择合适的电芯
16.60Wh101W
而这就是规格书所能告诉您的全部信息
能量
343 个电芯中的第三四分之一
持续功率
343 个电芯中的第三四分之一
挑战
数据手册标称容量为 4.40 Ah。但在您的系统中实际能输出多少？
仅凭能量和功率进行判断是不够的。您的工况既不是 C/10，也不是 1 C，而在两者之间的某个区间，两款电芯的排名可能发生逆转。

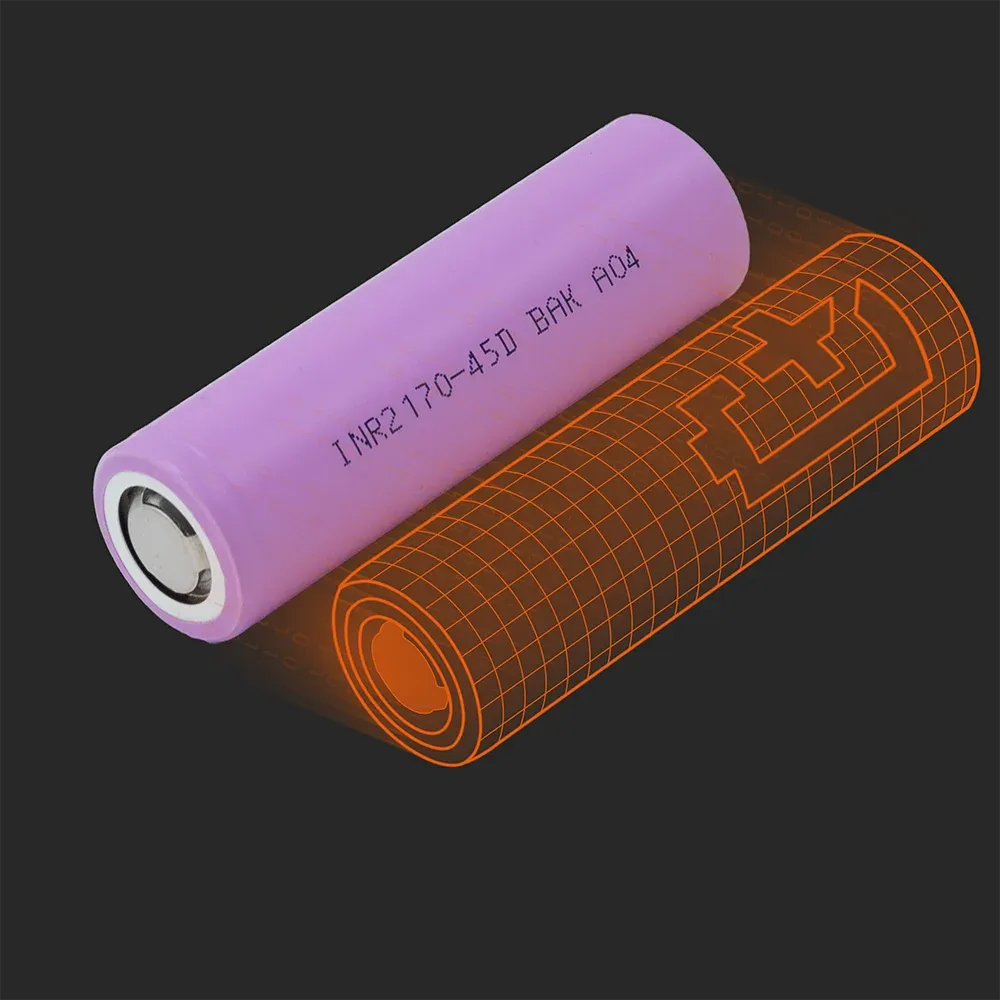

电芯选型BAK BatteryINR2170-45D(B)
在 Batemo 下实测：BAK Battery INR2170-45D(B) 的能量密度为 248 Wh/kg，在 21700 电芯中可持续输出 101 W 连续功率。
在德国卡尔斯鲁厄Batemo完成拆解、测量与建模 · 每个电芯测量 196 项参数 · 非数据手册数值
- 尺寸
- 21.3 x 70.2mm
- 质量
- 67.0 g
- 实测容量
- 4.53 Ah
- 平均电压（C/10）
- 3.67 V
- 质量比能量
- 248 Wh/kg
- 体积能量
- 661 Wh/L
- 重量比功率，峰值
- 2,118 W/kg
- 体积比功率，峰值
- 5,653 W/L
- 内阻
- 仅限Insights — 在 Batemo 实测，收录于 Batemo Insights
- 分布于一批测量样本中
- 仅限Insights — 在 Batemo 实测，收录于 Batemo Insights
BAK Battery INR2170-45D(B)
248 Wh/kg · 2,118 W/kg
此电芯342个样本电芯
显示全部 17 个测量值——以及锁定的 3 个更多数据
能量
- 重量能量（C/10）
?
在容量测试中C/10放电过程中交换的能量，除以电芯质量或体积所得结果。直接测量所得，非由额定容量计算得出。 完整定义
- 248Wh/kg
- 体积能量密度（C/10）
?
在容量测试中C/10放电过程中交换的能量，除以电芯质量或体积所得结果。直接测量所得，非由额定容量计算得出。 完整定义
- 661Wh/L
- 绝对能量（C/10）
?
在容量章节所述的 C/10 放电过程中交换的能量，单位为瓦时。直接测量所得，而非由额定容量计算得出。 完整定义
- 16.60Wh
功率
- 体积功率密度（持续）
?
上述峰值或持续功率除以电芯质量或体积所得的值。这不是数据手册额定值——其背后的电流均在 Batemo 自有测试台上实测所得。 完整定义
- 4,014W/L
电流
PHYSICAL
电芯
- 绝对容量（标称值）
?
从满电状态以恒定 C/10 电流、25 °C 条件下放电，直至电芯电压降至 2.5 V 或表面温度达到 80 °C。标称值来自数据手册；实测值、质量比能量和体积比能量均为 Batemo 在该放电过程中记录的数据。 完整定义
- 4.40Ah
- 绝对容量，实测值（C/10）
?
从满电状态以恒定 C/10 电流、25 °C 条件下放电，直至电芯电压降至 2.5 V 或表面温度达到 80 °C。标称值来自数据手册；实测值、质量比能量和体积比能量均为 Batemo 在该放电过程中记录的数据。 完整定义
- 4.53Ah
- 平均电压（C/10）
?
同一 C/10 放电过程中按充电量加权平均的电压——即交换能量除以交换电荷量，而非从曲线上取某一单点值。这是测量所得的均值，而非数据手册上标注的额定电压。 完整定义
- 3.67V
在 Batemo Insights 中
- 阻抗谱（EIS）
- 仅限Insights — 在 Batemo 实测，收录于 Batemo Insights
- 如果我改变电芯本身会怎样？
- 解决方案
- 产热与热特性
- 仅限Insights — 在 Batemo 实测，收录于 Batemo Insights
- 该电芯的最快充电速率是多少？
- 解决方案
- 化成后的容量损失
- 仅限Insights — 在 Batemo 实测，收录于 Batemo Insights
该电芯在实际负载下的表现。
上表提供了一个容量数值。以下是BAK Battery INR2170-45D(B)在负载条件下的实际表现——由我们在自有测试台上测量，涵盖多个工作点和多个环境温度。库中每款电芯均在相同条件下测量，这正是它们具有可比性的基础。 在1C——每颗电芯均测量的倍率——可用能量为同一电芯在C/10下输出能量的87%至99%。
以下三个面板均使用相同的12个实测工作点，环境温度为25 °C。
能量
12 个点 · 25 °C · lin
可输出多少能量？
该图表直观呈现了电芯在不同功率下运行时所能输出的能量。
可用能量 / Wh
放电功率 / W
热特性
12 个点 · 25 °C · lin
最高温度是多少？
热损耗越大，电芯温升越高，导致耗散功率越高。
最高表面温度 / °C
放电功率 / W
运行时间
12 个点 · 25 °C · log
能持续输出该功率多长时间？
电芯输出功率越大，其可持续输出该功率的时间越短。
截止运行时间 / s（对数）
放电功率 / W
您在使用该电芯时面临的三大挑战。
每款电芯都是一种折中方案。该电芯自身的测量数据揭示了您将面临的三项挑战。每项挑战均附有背后的数据，以及 Batemo 如何帮助您解决该问题。
热分析
散热管理
关于 93mW/cm²
典型工况下的热耗散——共 5.0 W
热量输出
热量输出
54 表面积 cm²
挑战
我全天对这款电芯要求 29.1 A，来自 67.0 g 的质量。热量将流向何处？
表面温度并非决定性温度。任何安装在成品电芯外部的传感器都无法显示其内部温度——而两者之间的差距恰恰在最关键的时刻最为显著。
热分析寿命
延长使用寿命
4.53Ah
在 C/10 处测量——上方所有示意曲线均以此为起点
您的寿命终止
循环次数 →
挑战
该容量描述电芯在寿命初期的状态。在不同工况下，它将如何变化？
循环测试只能告诉你在该特定测试条件下发生了什么，无法说明是哪种机制导致了容量损失，也无法告诉你应该做出哪些改变。
寿命以上三点是该电芯自身参数所揭示的挑战。哪一项对您的产品起决定性作用，只有您的负载曲线才能给出答案——而这是下一个问题，而非当前问题。
BAK Battery INR2170-45D(B) 模型所能回答的，而测量数据无法回答的问题。
Batemo 基于上述测量数据为 BAK Battery INR2170-45D(B) 构建了物理模型，并通过完整的验证实验集进行了校验——包括放电、充电、脉冲及工况曲线。在所有实验中，模型与测量值的均方根偏差：电压为 0.025 V，表面温度为 1.1 K。这些偏差是 Batemo 实测所得，而非 Batemo 承诺的容差。
“如果您能找到一款精度更高的电池电芯模型，我们将全额退款。”
- 电压
- 0.025V
- 0.8 % 的测量范围
- 温度
- 1.1K
- 1.1 % 的测量范围
- 功率
- 0.52W
- 0.7 % 的测量范围
- 能量
- 0.250Wh
- 2.4 % 的测量范围
了解更多关于 Batemo Cell Model 的信息 ›
每个数值均为该电芯全套验证实验（放电、充电、脉冲及工况曲线）中测量值与仿真值之差的均方根。其中四分之一的实验仅由发起验证的一方掌握，Batemo对此并不知情。 模型参考编号B0355。
该电芯在实际应用中的表现。
按实测比能量和功率最接近——即上方 Ragone 图的两个坐标轴。不按化学体系划分，也不构成推荐意见。其他参数（如持续电流）仍可能存在较大差异。
库中最接近的两款电芯
相近电芯 · 间距 6.6%
Enpower Greentech Swift21700-45D
21700- 质量比能量246 Wh/kg-0.7%
- 重量比功率，峰值2,257 W/kg+6.6%
- 绝对电流，持续30.8 A+5.8%
- 质量66 g-1.0%
环形百分比衡量综合距离——能量与功率的综合表现。虚线框上的×数值仅衡量单一轴向：该边上的点具有该电芯自身比能量或比功率的相应倍数。
- 本电芯
- 同类结构的其他电芯，在窗口中显示
相同结构 · 间距 5.4%
BAK Battery INR2170-45D
21700- 质量比能量249 Wh/kg+0.6%
- 重量比功率，峰值2,232 W/kg+5.4%
- 绝对电流，持续29.8 A+2.5%
- 质量66 g-1.3%
BAK Battery INR2170-45D(B) 需要哪些条件？
Ion 是我们的电池决策助手，将在上线后加入本页面。在此之前，您的问题将直接发送给测量该电芯的工程师。
您可在此查看其中四项数据，我们共测量了 196 项。
启动 Insights 演示您需要这个数值用于什么？
我们拥有这些数据。其价值取决于您正在构建的产品。
您对此电芯有何需求？
本页列出了其中部分数据，我们共测量了 196 项指标。
内阻
内阻能为您决定什么？
数据表上的一个数字。电池包中的所有损耗都从这里开始。
阻抗谱（EIS）
您的项目处于哪个阶段？
EIS曲线不是一个数字，而是模型的输入。
产热与热特性
这款电芯究竟需要多少冷却？
热量决定外壳设计，而这一数据几乎从不出现在规格表中。
化成后的容量损失
这是质保问题，还是设计裕度问题？
电芯在到达客户手中之前便已损失容量。
分布于一批测量样本中
第400号电芯的表现会与第1号电芯相同吗？
一个被测电芯只代表一个电芯，电池包代表的是一个批次。
购买电芯
Batemo 不是电池经销商。您可以从 BAK Battery 购买 BAK Battery INR2170-45D(B)。请填写以下表单以获取报价。
